RPS3200型地?zé)崴@機
文章來源：本站原創 發布時間：2020-06-10 瀏覽：5359
RPS3200

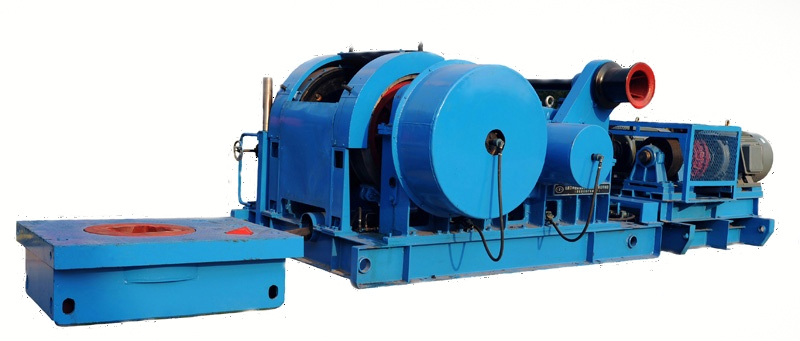

RPS3200型地?zé)崴@機
RPS3200 Geothermal Drilling Rig
RPS3200型鉆機是散裝平鋪式，機械傳動，氣控操作的水文水井鉆機，主要用于3000米以上深層地?zé)峋你@鑿，中、淺層石油、天然氣的開采，深層地質鉆孔。主要特點是；鉆機功率大，兩臺動力并車，匹配合理，安全可靠，氣動控制，操作靈活方便，自動化程度高。卷揚機采用氣胎離合器提升，雙抱閘剎車，可調式水剎車，降低卷筒和剎帶的磨損。采用石油鉆機的卸扣方法，簡便、實用。
| 主要技術參數 | ||||
| 鉆孔深度 | 2200-3200 | |||
| 使用鉆桿 | φ89 φ127 | |||
| 轉盤型號 | ZPl75 | |||
| 額定靜負荷 | 272 | |||
| 最高轉速(r／min) | 350 | |||
| 開口直徑 | φ445 | |||
| 傳動比 | 3.75轉速正反(Forwards and Reverse Speed)33；58；75；132r／min | |||
| 轉盤額定****扭矩 | 40kN.m | |||
| 卷揚機型式 |
氣胎離合器提升，雙抱閘剎車 Air tube clutch lifting and double contracting brakes braking. |
|||
|
單繩額定提升力(雙動力機)(二層) |
130kN | |||
| 鋼絲繩直徑 | φ26 | |||
| 容繩量(六層時)(m) | 350 | |||
| 單繩提升力與提升速度(雙動力機)(二層) | ||||
| 檔位 | l | ll | Ⅲ | IV |
| 卷筒轉速(r／min) | 52.8 | 92.8 | 120 | 211 |
| 單繩提升力(kN) | 130 | 74 | 57 | 33 |
| 單繩提升速度(m/s) | 1.377 | 2.42 | 3.13 | 5.51 |
| 大鉤型式 | 5×6滑輪組 | |||
| 大鉤提升速度與****提升能力(雙動力機) (二層) | ||||
| 檔位 | l | ll | Ⅲ | IV |
| 提升能力(kN) | 1300 | 747 | 573 | 326 |
| 提升速度(m/s) | 0.138 | 0.24 | 0.313 | 0.55 |
| 貓頭輪型式 | 雙貓頭（Double-Cathead） | |||
| 貓頭輪直徑 | φ300mm | |||
| 轉速(r／min) | 70 | 123 | 159 | 280 |
| 動力機型式 | 兩臺Y315S-4電動機并車(可根據需要柴油機動力裝置) | |||
| 功 率 | 單機(single)110kW／1480r／min | |||
| 雙機并車 220kW／1480r／min | ||||
| 主機重量 | 19t | |||
| 整機重量 | 22.5 | |||
| 外型尺寸 (L×W×H) | 8410mm×3075mm×1880mm | |||
| 主要配套設備（由用戶選配） | ||
| 31米型鉆塔四角型鉆塔或“A”型鉆塔，鉆塔名義高度31m | ||
| 天車****靜負荷 | 1350kN | |
| 鉆臺 | 名義高度2.2m | |
| 泥漿管匯 | 額定工作壓力 | 10MPa |
| 管道通徑 | φ75mm | |
| 游動滑車 | 額定負荷1250kN，5X6滑輪組 | |
| 水龍頭 |
額定負荷 1250kN 通徑φ75ram |
|
| 三吊一卡 | 吊環，吊鉗，吊卡，卡瓦等鉆探工具 | |
| 主動鉆桿 | 108×108×13600 | |
| 133×133X 13600 | ||
| 空壓機及其除濕裝置 | 1m3／min 1MPa壓力 | |
| 建議采用2臺空壓機，一臺備用 | ||
| 附件 用于主機與鉆臺的安裝 | ||
| 電器開關柜 | ||
